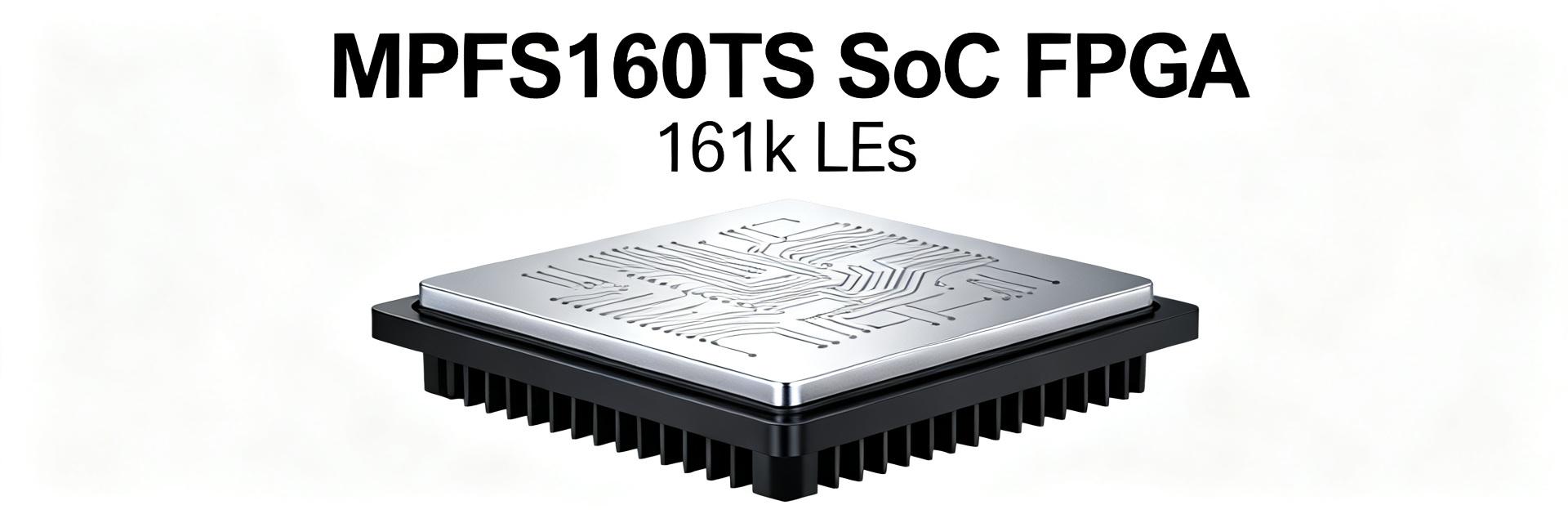

MPFS160TS SoC FPGA：面向RISC-V的完整规格与关键指标

要点：MPFS160TS 为 RISC‑V 系统设计人员提供了引人瞩目的数字化特性：约 161k 逻辑单元、运行频率高达 667 MHz 的集成多核 RISC‑V CPU 集群，以及适用于加固部署的工业级工作温度范围。论据：这些核心指标直接对应于计算余量、织构密度和部署温度裕量。阐述：本文提供了简洁且具可操作性的规格解析、评估中必须验证的指标，以及用于指导板级和软件决策的精简清单。

1 — 快速背景与产品定位

MPFS160TS 在现代 RISC‑V SoC FPGA 设计中的定位

要点：在当今的边缘、工业和通信系统中，SoC FPGA 的作用是将确定性加速与通用控制相结合。论据：需要实时控制环路加完整操作系统的系统，将受益于集成 CPU 集群与可编程织构的结合。阐述：MPFS160TS 将中等密度的织构与多核 RISC‑V 集群相结合，适用于中端逻辑、DSP 流水线和多协议 I/O 汇聚的场景。

目标系统需求与设计权衡

要点：架构师必须在确定性实时需求与 Linux 工作负载之间，以及织构密度与功耗之间取得平衡。论据：更高主频的内核可简化 Linux 任务，但会增加功耗和热负荷；更密集的织构则会提高布线和时序收敛的复杂度。阐述：当设计需要折中方案——即强大的确定性外设和中等强度的应用处理时，请选择 MPFS160TS；否则，对于计算密集型工作负载，应考虑更高密度的 FPGA 或纯应用处理器。

2 — 完整技术规格

SoC 级规格清单（CPU 集群、缓存、内存映射）

要点：完整的 SoC 规格表必须列出 CPU 数量、集群拓扑、最大时钟、L1/L2 缓存大小、系统存储器接口和片上 RAM。论据：RISC‑V 内核的数量和缓存大小决定了其对 Linux 的适用性以及实时分区能力。阐述：记录内核信息（单核 vs. 多核）、最大内核时钟（高达 667 MHz）、L1/L2 容量、DDR 类型和宽度（例如 DDR4 x32/64）以及内部 SRAM，以便软件团队规划内核、堆和实时 (RT) 栈的大小。

FPGA 织构与 I/O 概述

要点：织构指标决定了加速能力：应报告逻辑单元、块 RAM、DSP 数量、高速收发器和封装引脚分布。论据：逻辑单元数量（约 161k LE）、块 RAM 容量和 DSP 数量决定了可实现的流水线深度；SERDES 通道数和速率则限制了链路吞吐量。阐述：包括支持的 I/O 标准、封装版本和工作温度范围，以评估信号完整性、热设计和系统接口。

3 — RISC‑V CPU 集群：需验证的软件与运行期指标

性能指标：时钟、预期 CPI、持续吞吐量

要点：测量单核和多核时钟、CPI/IPC 指导值、中断延迟以及实际工作负载下的持续吞吐量。论据：基准测试和应用测试可揭示 CPI、缓存压力和互连总线冲突。阐述：报告单核峰值（高达 667 MHz）、多核扩展性、典型负载下的实测 IPC、中断响应延迟以及稳态吞吐量，以为操作系统调度和实时性保障提供依据。

OS 与引导支持、内存占用、安全启动

要点：记录引导加载程序行为、BSP 完备性、操作系统预留内存以及安全启动选项。论据：引导流程的复杂度会影响系统启动开发周期和安全部署。阐述：在硬件启动（bring-up）期间，验证控制台输出、内核引导、网络和存储可用性；量化为 Linux 与实时任务预留的 RAM 大小，并记录保护固件和密钥的安全启动/TPM 选项。

4 — FPGA 织构性能与需测试的系统级指标

吞吐量与时序：织构上需测量的指标

要点：为了进行织构验证，合成代表性的 IP，并捕获关键路径的最大工作频率 (Fmax)、时序裕量和延迟。论据：DSP 流水线吞吐量和 SERDES 聚合带宽直接影响应用级性能。阐述：记录关键区域的最大 fmax、时序收敛裕量、跨域交接路径的实测延迟以及单通道 SERDES 吞吐量；用精简的表格展示结果以对比不同配置。

可编程织构的功耗、热指标与可靠性指标

要点：测试空闲、典型和满载功耗及温升，以确定散热方案和供电设计。论据：功耗随翻转率和 SERDES 使用率而变化；持续的高利用率会影响温度降额。阐述：报告各电源域的功耗模式、负载下的板级温升，并提供代表性应用的功耗预算示例，以指导电源模块 (PSU) 和散热片的选择。

5 — 设计集成与开发最佳实践

硬件启动清单（板级、时钟、复位、电源时序）

要点：具体的硬件启动清单可降低首片芯片风险：验证电源轨、复位、时钟树、DDR 训练和调试接口。论据：时序遗漏或 DDR 阻抗匹配不当是导致早期引导失败的常见原因。阐述：遵循逐步验证流程：验证电压监控器、确认复位时钟、运行 DDR 训练工具、检查参考时钟，并引出 JTAG/串口用于控制台和编程。

工具链、调试与优化工作流

要点：为 FPGA 构建、CPU 镜像和分析定义一个可重复的工作流：综合 → 布局布线 → 比特流 → 内核构建 → 系统测试。论据：集成调试工具（跟踪、逻辑分析仪）可缩短迭代时间。阐述：使用硬件跟踪和轻量级逻辑分析仪进行总线监测，在 CPU 集群中启用硬件断点，并将优化重点放在缓存大小、CPU/织构划分以及关键路径时序上。

6 — 量产、可靠性与散热考量

环境、封装与质量资质验证

要点：记录工作温度范围、封装变体以及量产所需的质量资质测试。论据：温度循环、振动和温度降额决定了现场可靠性。阐述：提供工作温度范围、每个封装的热阻、指定的降额曲线以及推荐的环境测试，以验证目标部署环境中的长期工作表现。

电源管理与长期可靠性指南

要点：设计电源域架构并收集与 MTBF（平均无故障时间）相关的指标，以进行可靠性规划。论据：浪涌电流、电容选择和电源域隔离会影响系统寿命。阐述：优先选择低 ESR 陶瓷电容进行高频去耦，为关键电源轨构建独立的电源域，测量浪涌电流，并估算 MTBF，以选择符合部署预期寿命的元器件。

7 — 典型应用场景、选型清单与后续步骤

应用示例与简短案例分析

要点：三个目标应用突显了其优势：边缘 AI 预处理、兼顾确定性实时与 Linux 的工业控制，以及安全通信网关。论据：MPFS160TS 的属性（中等规模织构、RISC-V 集群和 SERDES）与这些应用场景高度契合。阐述：列出哪些属性支持每种场景（例如，用于流式 AI 的 DSP 和 BRAM，用于控制的 CPU 集群和低延迟织构，以及用于网关的安全启动和 I/O）。

具可操作性的选型清单与评估计划

要点：一页纸清单可加速“Go/No-Go（执行/放弃）”决策：所需的逻辑密度、CPU 吞吐量、I/O 和 SERDES、热包络以及软件生态系统的成熟度。论据：务实的后续步骤可缩短评估时间。阐述：评估开发板，运行推荐的基准测试集，确认存储器和启动场景，并将测量指标与目标约束进行对比，以最终选定 MPFS160TS SoC FPGA。

结论（总结与推荐指标）

• MPFS160TS 非常适合需要中端织构和集成 RISC-V 集群的场景；请根据工作负载验证逻辑容量、CPU 吞吐量和 DDR 带宽。
• 评估期间要验证的首要指标：逻辑容量、RISC-V 集群持续性能、DDR 可用带宽、负载下的功耗/热特性，以及引导/OS 行为。
• 下一步行动：获取开发板，运行上述具有代表性的基准测试，在量产前确认 DDR 训练和安全启动行为。

根据系统约束评估 MPFS160TS 规格表，并运行推荐的基准测试，以确认其满足目标 RISC-V 性能和散热目标。
